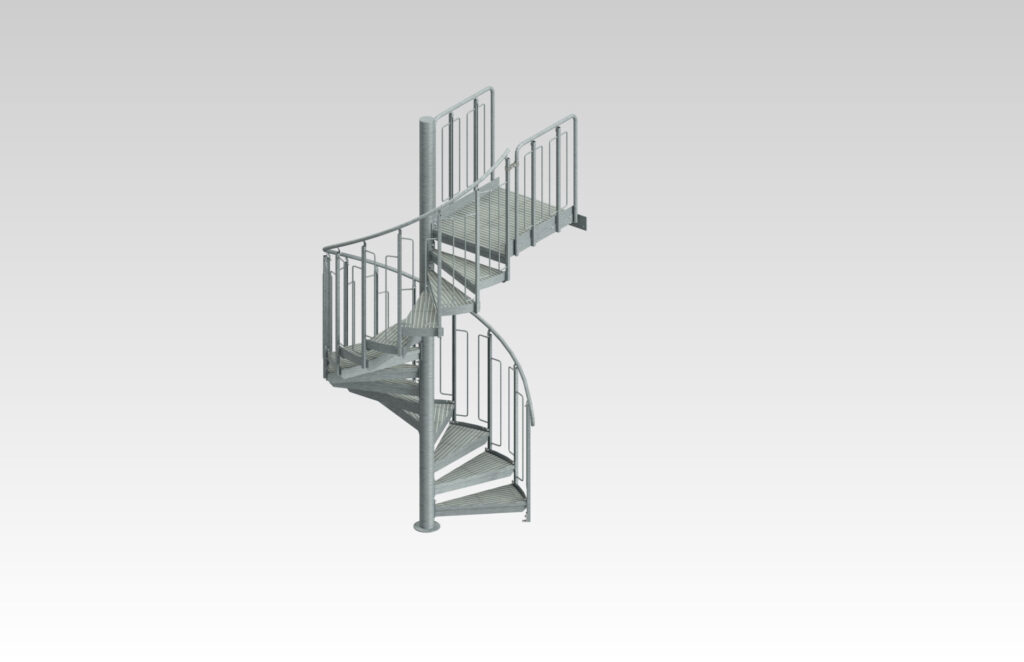

Spindeltreppe Typ STANDARD

Spindeltreppen vom Typ LG Standard werden in feuerverzinkter Ausführung nach DIN EN ISO 1461 geliefert. Das Baukastensystem des Typs LG-Standard wird vorwiegend bei der Konstruktion von ein- bis zweigeschossigen Treppen sowohl im Industriebau als auch im Privatbereich angewendet. Es kann ein Durchmesser bis maximal 2.000 mm realisiert werden.

Feuerverzinkte Ausführung

Baukastensystem

Einfache Montage

Kurze Lieferzeiten

Verschiedene Stufenausführungen

Individuelle Podestformen

Fertigung gemäß EN 1090

Technische Daten

Der Treppentyp LG Standard wird in den Durchmessern 1600, 1800 und 2000 mm gefertigt (Zwischengrößen auf Anfrage). Die Stufen und Podeste werden mit dem Standrohr verschraubt. Durch diese Bauweise kann bei der Montage, mit dem Podest beginnend, das Standrohr sicher mit dem Fundament und dem Baukörper verbunden werden. Erst jetzt werden die Stufen mit den Geländerelementen und dem Handlauf montiert.

Oberfläche

Feuerverzinkte Ausführung nach DIN EN ISO 1461
Feuerverzinkt mit zusätzlicher Pulverbeschichtung

TreppendDurchmesser

1.200 - 2.000 mm

Belastung nach DIN EN 1991-1-1/NA, Kategorie T1

Verkehrslast 3,0 kN/m²

Einzellast 2,0 kN

Holmdruck 0,5 kN/m

Geländerausführungen

Geländer 5.0
  • Handlauf und senkrechte Stäbe aus Rohr
  • Abstand max. 120 mm im Lichten

Stufenausführungen

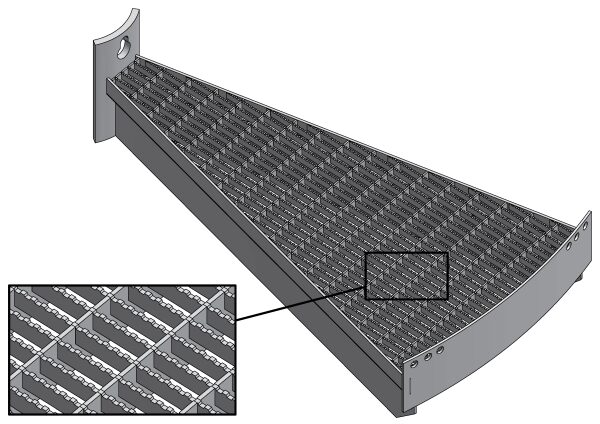

Stufe: Pressrost rutschhemmend, engmaschid

Maschenteilung: 33 x 11 mm

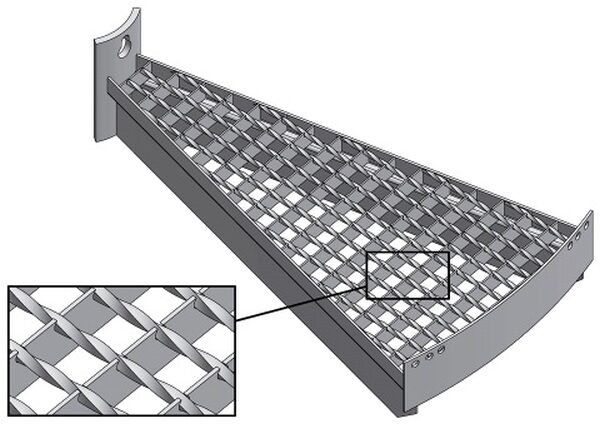

Stufe: Schweißpressrost

Maschenteilung: 34 x 38 mm

Stufe: Schweißpressrost

Maschenteilung: 34 x 24 mm

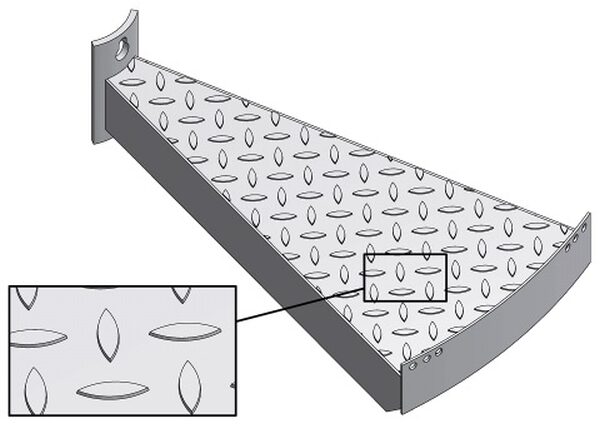

Stufe: Tränenblech

Stufe mit Tränenblech

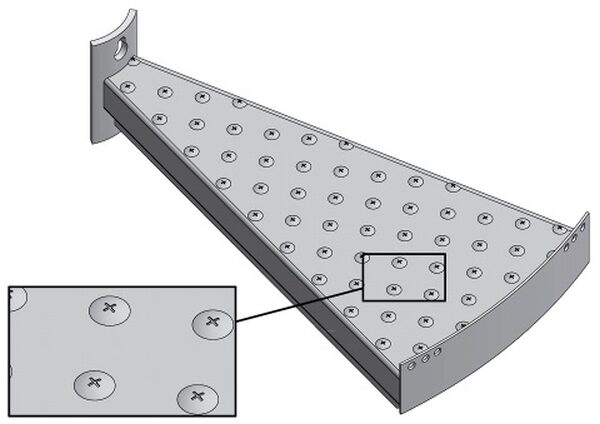

Stufe: Blechprofilrost Typ BN-G

Typ BN-G – geschlossen

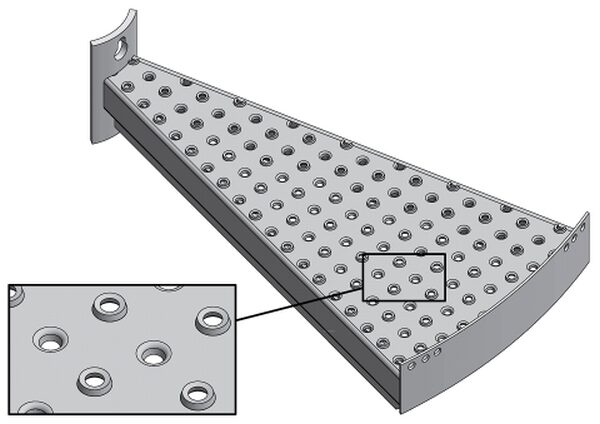

Stufe: Blechprofilrost Typ BN-O

Typ BN-O – offen
