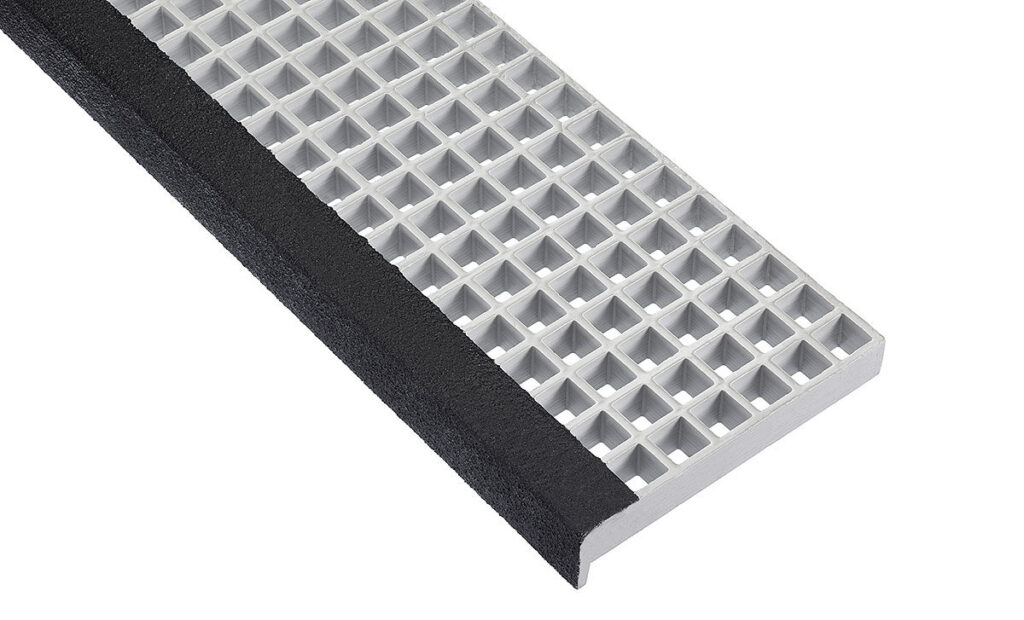

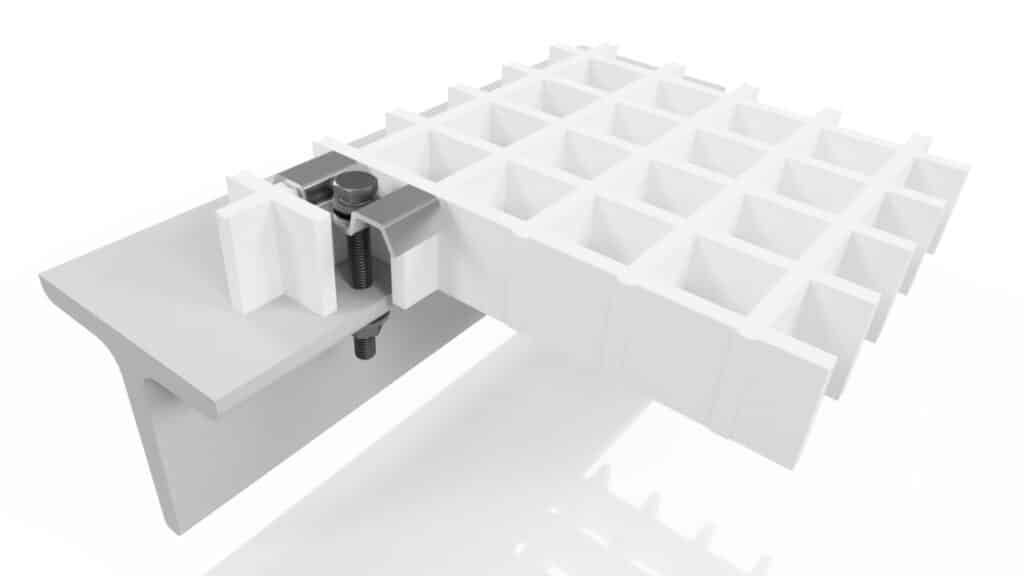

Die GFK-Stufen bestehen aus unseren GFK-Gitterrosten an die ein geschlossener, besandeter und schwarz eingefärbter GFK-Antrittswinkel oder ein schwarz besandetes GFK-Flachmaterial, laminiert wird. In der Regel geschieht dies mit einem 38 mm hohen GFK-Gitterrost. Der Antrittswinkel dient als Verstärkung der Stufe im Antrittsbereich, das Flachmaterial lediglich als Sichtkante. Auf Anfrage werden GFK-Auflagerwinkel 75x75x8 mm für die Stufen mit seitlichen Bohrungen als Seitenplatten mitgeliefert. Diese werden mittels Direktverschraubung mit der Stufe verbunden.

Technische Daten

Die Stufen müssen an ihrer Antrittskante folgende Lasten aufnehmen:

bei einer Laufbreite kleine 1200 mm – 1,50 kN Einzellast verteilt auf einer Fläche von 100 x 100 mm an Ihrer Antrittskante in der Mitte der Stufe.
bei einer Laufbreite größer 1200 mm – jeweils 1,50 kN Einzellast verteilt auf einer Fläche von 100×100 mm in Abständen von 600 mm an der Antrittskante.
die Durchbiegung zwischen Tragwerk und Stufen darf unter Last nicht mehr als 1/300 der Spannweite, max. 6,00 mm betragen.

Harzausführungen

Orthophalharz: mittlere chemische Beständigkeit

Isophtalharz: gute chemische Beständigkeit

Vinylesterharz: sehr gute chemische Beständigkeit

Brandklassen

Bfl-s1 gem. DIN EN ISO 13501 (europäische Brandklasse)

B2 gem. DIN 4102 (deutsche Brandklasse)

ASTM-E84 (Amerikanische Norm)

M1F1 (französische Klassifizierung

Zertifikate und Normen

DIN EN ISO 14122-3

Downloads

Stufengrößen

GFK-Stufen mit Antrittswinkel 60x60x8 mm	Höhe in mm	MT in mm	MW in mm	Steg in mm	Gewicht kg/m²	Plattengrößen in mm	ab Lager verfügbar
K538-38-5; grau RAL7035	38	38,10 x 38,10	31,20 x 31,20	5 – 6,9	18,82	617 x 244
K538-38-5; grau RAL7035	38	38,10 x 38,10	31,20 x 31,20	5 – 6,9	18,82	807 x 244
K538-38-5; grau RAL7035	38	38,10 x 38,10	31,20 x 31,20	5 – 6,9	18,82	998 x 244
K538-38-5; grau RAL7035	38	38,10 x 38,10	31,20 x 31,20	5 – 6,9	18,82	1227 x 244
K538-38-5; grau RAL7035	38	38,10 x 38,10	31,20 x 31,20	5 – 6,9	18,82	617 x 282
K538-38-5; grau RAL7035	38	38,10 x 38,10	31,20 x 31,20	5 – 6,9	18,82	807 x 282	X
K538-38-5; grau RAL7035	38	38,10 x 38,10	31,20 x 31,20	5 – 6,9	18,82	998 x 282	X
K538-38-5; grau RAL7035	38	38,10 x 38,10	31,20 x 31,20	5 – 6,9	18,82	1227 x 282
K538-38-5; grau RAL7035	38	38,10 x 38,10	31,20 x 31,20	5 – 6,9	18,82	617 x 320
K538-38-5; grau RAL7035	38	38,10 x 38,10	31,20 x 31,20	5 – 6,9	18,82	807 x 320
K538-38-5; grau RAL7035	38	38,10 x 38,10	31,20 x 31,20	5 – 6,9	18,82	998 x 320
K538-38-5; grau RAL7035	38	38,10 x 38,10	31,20 x 31,20	5 – 6,9	18,82	1227 x 320
K538-38-5; grau RAL7035	38	38,10 x 38,10	31,20 x 31,20	5 – 6,9	18,82	3665 x 320	X
