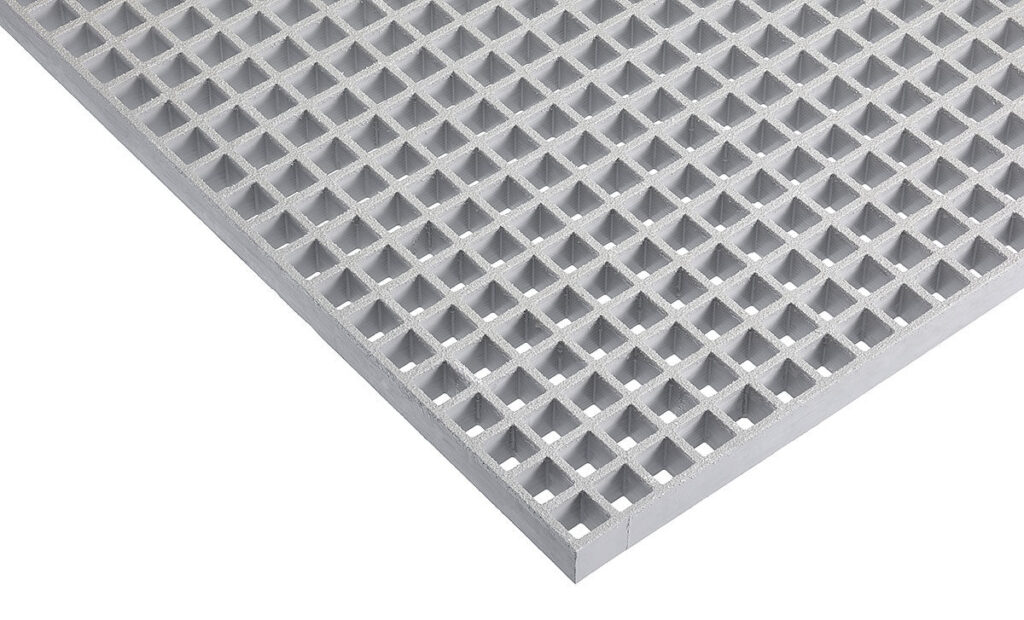

GFK-Gitterrost - besandet

Home | Produkte | Gitterroste | GFK-Gitterrost - besandet

Merkmale

Bei den besandeten Gitterrosten wird die Oberfläche nachträglich mit einem Korund-Sand (Gitterrost-Typ GFK- BK) oder einem Quarz-Sand (Gitterrost-Typ GFK-BQ) versehen. Die Besandung wird nach der Fertigung der Roste, mit einem Harz aufgebracht.

Die Gitterroste Type BK – mit Korund-Besandung, eignen sich besonders für Nassbereiche oder für Bereiche wo mit Schmiermittel und Ölen gearbeitet wird. Dieser Gitterrosttyp erreicht Rutschhemmungsklasse R13

Die Quarz-besandeten Gitterroste werden häufig in Barfuß-Bereichen wie zum Beispiel Schwimmbädern verwendet. Auch dieser Gitterrosttyp erreicht Rutschhemmungsklasse R13.

hohe chemische Resistenz

hohes Rutschhemmungsverhalten

Langlebigkeit: Gute Korrosions- und Witterungsbeständigkeit

die Gitterroste sind in Trag- und Querstabsrichtung belastbar

elektrisch isolierend und niedrige Temperaturleitfähigkeit

hoher Steh- und Laufkomfort

hohes Rutschhemmungsverhalten

relativ geringes Eigengewicht = geringere Transportkosten

Technische Daten

Harzausführungen

Orthophalharz: mittlere chemische Beständigkeit

Isophtalharz: gute chemische Beständigkeit

Vinylesterharz: sehr gute chemische Beständigkeit

Brandklassen

Bfl-s1 gem. DIN EN ISO 13501 (europäische Brandklasse)

B2 gem. DIN 4102 (deutsche Brandklasse)

ASTM-E84 (Amerikanische Norm)

M1F1 (französische Klassifizierung)

Allgemeine bauaufsichtliche Zulassung (abZ)

1. abZ für GFK-Gitterroste weltweit

Downloads

Typenbezeichnung Lichtgitter GFK-Gitterroste

Typ: GFK-K538-38-5

GFK	Werkstoff
K	konkav
5	Tragstabbreite 5 mm
38	Rosthöhe 5 mm
38	Maschenteilung 38 x 38 mm
5	Randstabbreite 5 mm

Gitterrostgrößen und Ausführungen

Höhe	Stegbreite	Maschenteilung in mm	Maschenweite in mm
13 mm	5 - 6 mm	38,1 x 38,1 mm 50,8 x 50,8 mm	32,1 x 32,1 mm 44,8 x 44,8 mm
15 mm	5 - 6 mm	19,05 x 19,05 mm	13,05 x 13,05 mm
16 mm	5 - 6 mm	38,1 x 38,1 mm	32,1 x 32,1 mm
22 mm	5 - 6,1 mm	38,1 x 38,1 mm 19,05 x 19,05 mm	32 x 32 mm
22 mm	5 - 6,1 / 4.5 mm	14,1 x 14,1 mm	8 x 8 mm
25 mm	5 - 6,25 mm	19,05 x 19,05 mm 38,1 x 38,1 mm 40 x 40 mm 50,8 x 50,8 mm 25 x 102 mm 38,1 x 97,6 mm	12,8 x 12,8 mm 31,85 x 31,85 mm 33,75 x 33,75 mm 44,55 x 44,55 mm 18,75 x 95,75 mm 31,85 x 91,35 mm
30 mm	5 - 6,9 / 4,5 mm	12,7 x 12,7 mm	8 x 8 mm
30 mm	5 - 6,5 mm	19,05 x 19,05 mm 20 x 20 mm 40 x 40 mm 38,1 x 38,1 mm	12,55 x 12,55 mm 13,5 x 13,5 mm 33,5 x 33,5 mm 31,6 x 31,6 mm
35 mm	5 - 6,8 mm	38,1 x 38,1 mm	31,3 x 31,3 mm
38 mm	5 - 6,5 / 4,5 mm	14,50 x 14,50 mm	8 x 8 mm
38 mm	5 - 6,9 mm	19,05 x 19,05 mm 20 x 20 mm 25,4 x 25,4 mm 38,1 x 38,1 mm 40 x 40 mm 66,08 x 66,08 mm	12,15 x 12,15 mm 13,1 x 13,1 mm 31,2 x 31,2 mm 33,1 x 33,1 mm 59,18 x 59,18 mm
40 mm	5 - 7 mm	40 x 40 mm 83,3 x 83,3 mm	33 x 33 mm 76,3 x 76,3 mm
50 mm	5 - 7,5 mm	25,4 x 25,4 mm 38,1 x 38,1 mm 50,8 x 50,8 mm	17,9 x 17,9 mm 30,6 x 30,6 mm 43,3 x 43,3 mm
50 mm	6,5 - 9 mm	38,1 x 38,1 mm	29,1 x 29,1 mm
50 mm	9 - 11 mm	38,1 x 38,1 mm 25,4 x 50,8 mm	27,1 x 27,1 mm 13,9 x 39,3 mm
60 mm	9 - 11,5 mm	25,4 x 50,8 mm	13,9 x 39,3 mm
60 mm	9 - 11 mm	38,1 x 38,1 mm	27,10 x 27,10 mm
70 mm	9 - 11 mm	38,1 x 38,1 mm 25 x 50 mm	27,10 x 27,10 mm 13,9 x 39,3 mm
