GFK-Gitterrost – geschliffen

Home | Produkte | Gitterroste | GFK-Gitterrost – geschliffen

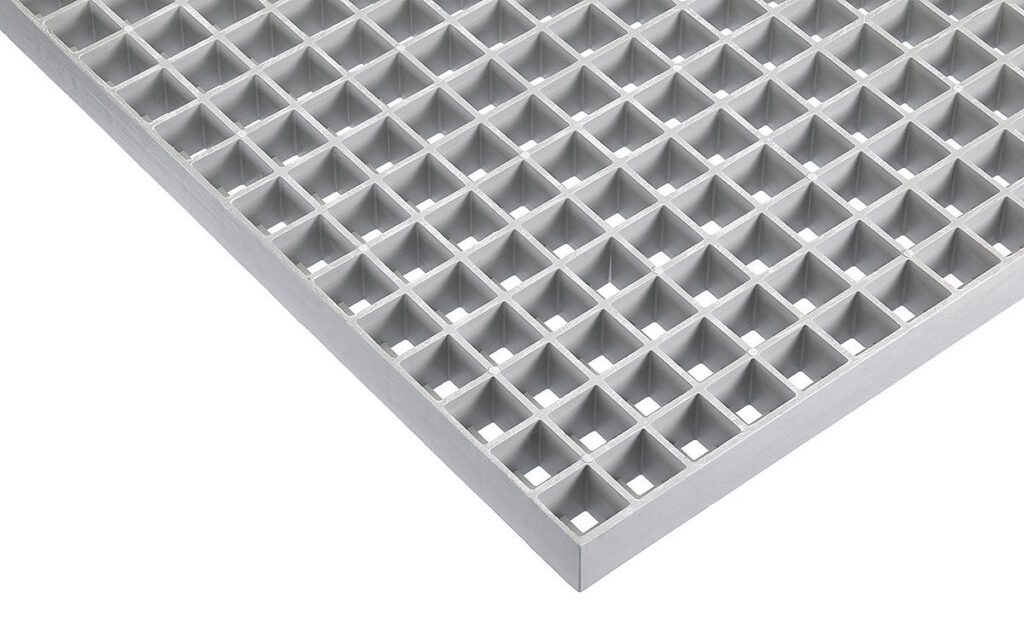

Bei GFK-Gitterrosten mit geschliffener Oberfläche wird die konkave Oberfläche nach dem Produktionsprozess abgeschliffen. Anschließend werden die Stege mit einem Lack versiegelt um die Glasfasern zu schützen.

Geschliffene Gitterroste werden dort verwendet, wo auf Grund von konkaven Oberflächen Verletzungsgefahr bestehen kann zum Beispiel als Zaunelemente oder Durchgriffsschutz. Bei diesen Gitterrosttypen wird die Rutschhemmungsklasse R11 erreicht.

hohe chemische Resistenz

hohes Rutschhemmungsverhalten

Langlebigkeit: Gute Korrosions- und Witterungsbeständigkeit

die Gitterroste sind in Trag- und Querstabsrichtung belastbar

elektrisch isolierend und niedrige Temperaturleitfähigkeit

hoher Steh- und Laufkomfort

hohes Rutschhemmungsverhalten

relativ geringes Eigengewicht = geringere Transportkosten

Technische Daten

Harzausführungen

Orthophalharz: mittlere chemische Beständigkeit

Isophtalharz: gute chemische Beständigkeit

Vinylesterharz: sehr gute chemische Beständigkeit

Brandklassen

Bfl-s1 gem. DIN EN ISO 13501 (europäische Brandklasse)

B2 gem. DIN 4102 (deutsche Brandklasse)

ASTM-E84 (Amerikanische Norm)

M1F1 (französische Klassifizierung)

Allgemeine bauaufsichtliche Zulassung (abZ)

1. abZ für GFK-Gitterroste weltweit

Downloads

Typenbezeichnung Lichtgitter GFK-Gitterroste

Typ: GFK-K538-38-5

GFK	Werkstoff
K	konkav
5	Tragstabbreite 5 mm
38	Rosthöhe 5 mm
38	Maschenteilung 38 x 38 mm
5	Randstabbreite 5 mm

Gitterrostgrößen und Ausführungen

Höhe	Stegbreite	Maschenteilung in mm	Maschenweite in mm
13 mm	5 – 6 mm	38,1 x 38,1 mm 50,8 x 50,8 mm	32,1 x 32,1 mm 44,8 x 44,8 mm
15 mm	5 – 6 mm	19,05 x 19,05 mm	13,05 x 13,05 mm
16 mm	5 – 6 mm	38,1 x 38,1 mm	32,1 x 32,1 mm
22 mm	5 – 6,1 mm	38,1 x 38,1 mm 19,05 x 19,05 mm	32 x 32 mm
22 mm	5 – 6,1 / 4.5 mm	14,1 x 14,1 mm	8 x 8 mm
25 mm	5 – 6,25 mm	19,05 x 19,05 mm 38,1 x 38,1 mm 40 x 40 mm 50,8 x 50,8 mm 25 x 102 mm 38,1 x 97,6 mm	12,8 x 12,8 mm 31,85 x 31,85 mm 33,75 x 33,75 mm 44,55 x 44,55 mm 18,75 x 95,75 mm 31,85 x 91,35 mm
30 mm	5 – 6,9 / 4,5 mm	12,7 x 12,7 mm	8 x 8 mm
30 mm	5 – 6,5 mm	19,05 x 19,05 mm 20 x 20 mm 40 x 40 mm 38,1 x 38,1 mm	12,55 x 12,55 mm 13,5 x 13,5 mm 33,5 x 33,5 mm 31,6 x 31,6 mm
35 mm	5 – 6,8 mm	38,1 x 38,1 mm	31,3 x 31,3 mm
38 mm	5 – 6,5 / 4,5 mm	14,50 x 14,50 mm	8 x 8 mm
38 mm	5 – 6,9 mm	19,05 x 19,05 mm 20 x 20 mm 25,4 x 25,4 mm 38,1 x 38,1 mm 40 x 40 mm 66,08 x 66,08 mm	12,15 x 12,15 mm 13,1 x 13,1 mm 31,2 x 31,2 mm 33,1 x 33,1 mm 59,18 x 59,18 mm
40 mm	5 – 7 mm	40 x 40 mm 83,3 x 83,3 mm	33 x 33 mm 76,3 x 76,3 mm
50 mm	5 – 7,5 mm	25,4 x 25,4 mm 38,1 x 38,1 mm 50,8 x 50,8 mm	17,9 x 17,9 mm 30,6 x 30,6 mm 43,3 x 43,3 mm
50 mm	6,5 – 9 mm	38,1 x 38,1 mm	29,1 x 29,1 mm
50 mm	9 – 11 mm	38,1 x 38,1 mm 25,4 x 50,8 mm	27,1 x 27,1 mm 13,9 x 39,3 mm
60 mm	9 – 11,5 mm	25,4 x 50,8 mm	13,9 x 39,3 mm
60 mm	9 – 11 mm	38,1 x 38,1 mm	27,10 x 27,10 mm
70 mm	9 – 11 mm	38,1 x 38,1 mm 25 x 50 mm	27,10 x 27,10 mm 13,9 x 39,3 mm
